圖1（A）是鑲嵌在聚四氟乙烯中的絲網印刷傳感器。圖1（B）中的校準標志是用尖刀劃的，這樣OSP和SECM都能完全檢測到該形貌。找到十字中心位置后，其他的掃描就有基準了。

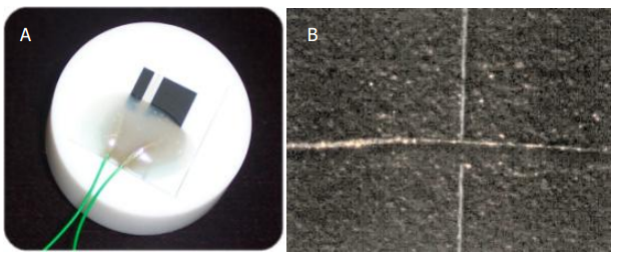

圖1 （A）鑲嵌在PTFE中的絲網印刷傳感器；（B）十字校準標志（放大200倍）
3.結果
1.1OSP測量
M470（或M370）連接OSP傳感器頭，可以檢測漫散射激光，從而測定十字特征位置的形貌。在X軸和Y軸分別重復進行OSP線掃描，每次掃描后通過螺釘調整樣品水平。經過多次掃描，樣品十字區域調至水平，足夠進行SECM實驗。調平前后樣品十字區域的OSP面掃描結果如圖3所示。

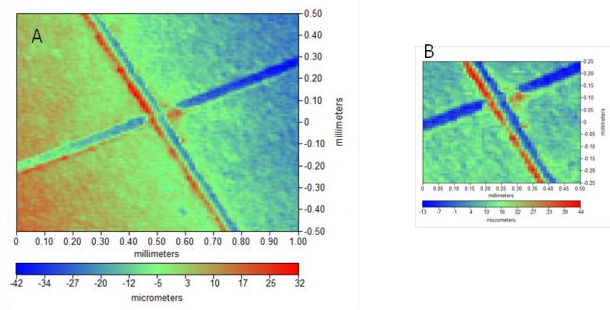

圖2 樣品調平前（A）和調平后（B）的OSP面掃描結果
十字中心找到后，OSP探針移動到中心位置，基準設為0。移動探針到（x，y）=（0，500） ?m，再次把坐標設為0。再進行一次OSP面掃描，結果如圖3所示。此形貌用來解除后續SECM實驗中形貌的影響?？梢钥闯?，傳感器表面上，掃描區域的底部到頂部有明顯的傾斜或者約20 ?m深的凹陷。

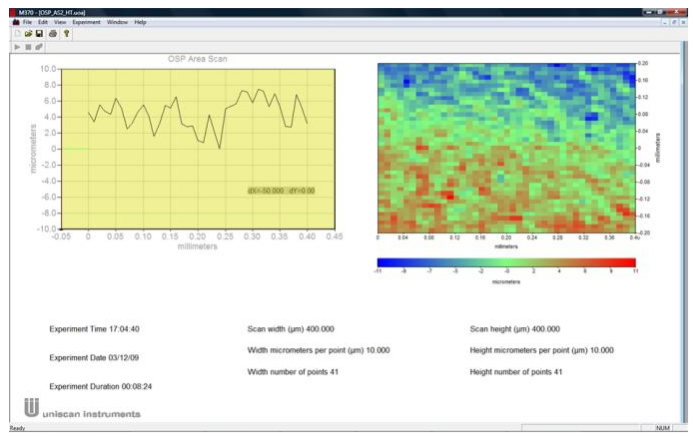

圖3 絲網印刷傳感器表面的OSP結果（步長10μm）
3.1SECM定位
SECM實驗采用10μm探針，這就對探針的垂直位置的準確性提出更高的要求。如果探針到樣品的距離即使發生很小尺度的改變，探針也會檢測到正反饋或者負反饋信息，電流將產生明顯變化。

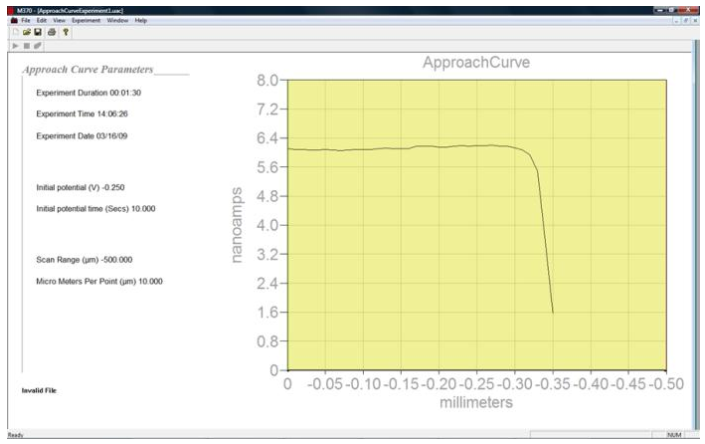

由圖4可見，當探針極為接近電極時（20-30 ?m），發生負反饋，電流迅速下降。當探針掃過十字區域時，凸起的十字邊緣使電流更低。圖5為十字區域的 SECM面掃描結果。

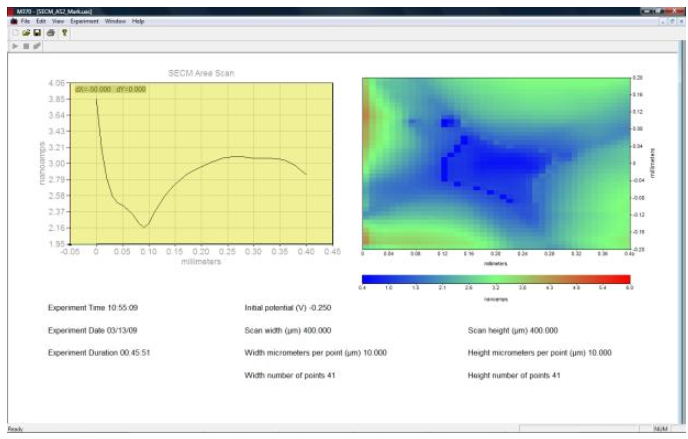

圖5 圖2中十字區域的SECM面掃描結果
與之前OSP頭的操作一樣，SECM探針移到十字中心位置，基準設為0。然后把探針移動到(x, y) = (0, 500) ?m位置，將坐標再設為0。再進行一次逼近曲線，探針極為接近樣品，電流從6 nA降到2.4 nA左右。
1.1解除形貌影響的SECM測量
用圖3中的形貌數據再做一個新的SECM面掃描，保持同樣的面積尺寸和步長。測得的表面電導率如圖6所示。
圖6 用高度追蹤技術的SECM負反饋模式面掃描
圖6中傳感器表面電流保持不變，表明：1）傳感器表面電導率相對均勻；2）整個掃描過程中SECM探針與樣品表面一直保持極為接近。這說明探針按照預期來跟蹤表面信息。
在第二個生物傳感器上進行第二次SECM面掃描，加一個偏置電位，鐵氰化物在傳感器上發生還原，產生一個小的還原電流（-0.1 V vs. Ag/AgCl）。選擇這個電位區分傳感器表面的活化位置和惰態位置。圖7為SECM競爭模式的結果（偏置電位-0.25 V），低電流區域說明樣品處于活化態。
圖7 用高度追蹤技術的SECM競爭模式面掃描
圖7中，低電流區域（藍色）為絲網印刷電極的活化區域。競爭模式比負反饋模式獲得的信息對比更明顯。
1.結論
在兩個絲網印刷電極樣品上演示了不受形貌影響的SECM測試新方法。M470（或M370）的這個特征允許用戶測試那些用標準恒高SECM技術無法測量的樣品。
OSP與SECM技術結合，測量了形貌變化約20 ?m的絲網印刷碳墨傳感器樣品的0.16mm2的區域，并保持探針和樣品極為接近。測試了加電位和不加電位的樣品，表明傳感器上的活性位置。測量區域的電流在450 pA到1.8 nA之間變化。
